PostPostao/la sonny » Sub ožu 23, 2013 10:33 pm

Dakle...
U početku započeo kao 6N6P line...
Trenutno radi kao 13DR17 line...
Nezavršen još do kraja, ali bit' će...

----------

Dakle, kako sam nagovjestio, spremam se u izradu line stagea sa 6N6P...
Projekt je objavljen na "onom" forumu, ali radi se o "Boris line-u s 6N6P u SRPP konfiguraciji

Naravno, veliko hvala Harkonenu !

Razlika je što sam radio kompletno novo napajanje u diskretnoj tehnici, a kako sam predvidio još neke stvari, na pločici je u principu sve što mi treba... HV napajanje, grijanje, aux napajanje za releje kao i za remote volume kontrol i kašnjenje napona pri uključivanju, koji su na istoj pločici, kao i Mute kontrola.... Sve pločice je odradio s@ki naravno.. Na ovoj za napajanje mu je malo pobjegla pila, al' ćemo mu oprostit... Imam drugu perfektnu u rezervi ;) Pa pošto u Gorskom kotaru sipi kiša i hladnjikavo je vani, eto poticaja za iskoristit' par sati.... Nemam sve dijelove tu, ali polemio sam ono što imam... Imam još nešto nepolemljeno, ali moram proširiti rupe na pločici... Ali prvo treba naći svrdla :) ( tipa nosači osigurača, neki blok kondenzatori, veći otpornici i tako to )... I naravno nemam trafo, pa će to ići pomalo svojim tijekom....

Slika

Slika

Slika

Slika

Slika

Main board nije ništa spektakularno, osim što su na njoj mute releji....

Slika

Slika
Zadnja izmjena: sonny; Sub ožu 23, 2013 10:49 pm; ukupno mijenjano 2 put/a.
Simple kind of man
Avatar korisnika
sonny

Postovi: 1910
Pridružen: Pon ožu 18, 2013 4:59 pm
Lokacija: Rijeka/Gorsky kotar

Re: 6N6P / 13DR7 line stage

PostPostao/la sonny » Sub ožu 23, 2013 10:36 pm

Sve tri pljočice zajedno...

Slika

--------

Slika

I skoro pa gotova pločica ulaznih releja...

Slika

--------

Za sada samo testiranje na "suho"...
Da li sve radi, jesu li prisutni i koliki su naponi...

Slika

Slika

--------

Nakon cijelog dana terena smogao sam snage samo kratko pospajati najbitnije i pustiti u pogon...
Molim obratiti pažnju na kupus žica koje treba posložiti na svoja mjesta :D

Slika

Šuma ima vrlo malo, čujnoga na 2-3 cm od zvučnika, brum se čuje samo kod skroz otvorenog potenciometra...
S obzirom na to kako su "posloženi" kabeli, nemam zamjerke :D
Kad ih posložim, vidjet' ću treba li mijenjati točku za spoj mase i ostalo...

O zvučnim dojmovima ne bih, preumoran sam za bilo kakvo ozbiljno procjenjivanje, slušao sam samo FM na pola sata....
Simple kind of man
Avatar korisnika
sonny

Postovi: 1910
Pridružen: Pon ožu 18, 2013 4:59 pm
Lokacija: Rijeka/Gorsky kotar

Re: 6N6P / 13DR7 line stage

PostPostao/la sonny » Sub ožu 23, 2013 10:37 pm

Danas sam počeo slagat IR receiver i spajati sva skupa flat kabelima gdje je potrebno...

Slika

Iako mi je ovo treći IR receiver kojeg sam slagao, ovaj me je ubio u pojam...
Prijašnji su radili na manjem naponu, dok sam ovog zamislio složiti sa 12V napajanjem koji mi je potreban i za kontrole...
Međutim, usprkos lijepom grafu u datasheetu za odabir otpornika za oscilator u odnosu na napon napajanja, nikako ga nisam natjerao da poradi...
Ni sam ne znam koliko sam kombinacija otpornika promjenio...
Nakon sat i pol sam poludio i dodao još jedan 7806 regulator samo za IR receiver... I naravno da je proradio odmah...
Smeće jedno :D
Tako da nisam stigao ništa drugo pametnije složiti...

No...
Prije nego što to krenuh raditi, malo sam poslušao kako to svira...
Neću sad pisat' litanije niti pokušavat' biti objektivan...
Znam samo da sam već puno desetaka puta poslušao jedan od albuma Dixie Chicks i uvijek sam preskakao podosta pjesama da me brzo ne bace u depresiju :)
Danas sam ga poslušao u jednom dahu, bez imalo napora i s ogromnim guštom...
Sam sam se sebi čudio kako je brzo prošlo cca 50 min...

ODLIČNO, ODLIČNO HARKONEN !!!!

-------

Bližimo se kraju...
Dok :geek: ne napravi prednju ploču, do tada ovo izgleda ovako :

Slika

Slika

Slika

Nemam trenutno na što spojiti preamp, pa dok ne dođem u Ri :horse:
Simple kind of man
Avatar korisnika
sonny

Postovi: 1910
Pridružen: Pon ožu 18, 2013 4:59 pm
Lokacija: Rijeka/Gorsky kotar

Re: 6N6P / 13DR7 line stage

PostPostao/la sonny » Sub ožu 23, 2013 10:38 pm

Dean - corian - cnc+malo lasera - čudo :D

Dakle prednja ploča za ovaj preamp koji već duuuugo svira dobro...
Pa je vrijeme da ga se pomalo završi....

Slika

Slika

Slika

Našao i neke gumbe za potenciometar i prekidač za odabir ulaza...
Treba ih malo doraditi i nanovo obojati... Vidjet' ćemo hoću li uspjeti u naumu ili ću morati raditi nove...

Slika

Za sada toliko....

--------

Malo sam i na ovome radio...
U tijeku je izrada novog kućišta pa sam ovo malo zapostavio, ali...

Doradio sam malo gumbove potenciometara i selektora ulaza :

Slika

Slika

Kao i on/off prekidača...
Te uspio skemijati kako ga ugraditi...

Slika

Slika
Simple kind of man
Avatar korisnika
sonny

Postovi: 1910
Pridružen: Pon ožu 18, 2013 4:59 pm
Lokacija: Rijeka/Gorsky kotar

Re: 6N6P / 13DR7 line stage

PostPostao/la sonny » Sub ožu 23, 2013 10:39 pm

Slaganje novog kućišta...
Fale još bočne stranice, ali mogu posložiti ostatak i bez njih, tako da sve skupa odnesem na plastifikaciju...

Slika

Slaže se prema Edison™ :) uputama...

Slika

I na kraju prednja ploča...
Opet zaljepljeno epoxi ljepilom za komad alu profila...

Slika

-------

I tu sam nešto radio...

Slika

Slika

-------

Pobacao sam na brzinu sve na eksperimentalnu pločicu...
Konfiguracija je sada AF, s anodnim otpornikom iz dva dijela, kako je predložio :ugeek:
Dolje 820R + 820R u seriju, gore 3k3...
To sam jedino uspio iskopati po ladicama, a da ima bar malo više snage...

Slika

Meni to iskreno svira bolje od SRPP-a...
A i pojačanje mi je taman...
Sudeći barem koliko je "otvoren" pot u odnosu na prije...
Nisam mjerio stvarno pojačanje jer je već prilično kasno...

Pločica od SRPP-a je ostala cijela,tako da u svakom trenutku mogu izvaditi ovu i ubaciti staru pa usporediti... Malo ću ovo slušati neko vrijeme, pa onda usporediti...
Simple kind of man
Avatar korisnika
sonny

Postovi: 1910
Pridružen: Pon ožu 18, 2013 4:59 pm
Lokacija: Rijeka/Gorsky kotar

Re: 6N6P / 13DR7 line stage

PostPostao/la sonny » Sub ožu 23, 2013 10:41 pm

Oćel' valjat' ?
Bili su na poklon, pa zašto ne ? :D

Slika

Slika

-------

CTM :D

Slika

Pred zatvaranje...

Slika

Jaaako mi se sviđa izgled "sirovog" mahagonija, pa sam ga tako i ostavio... Iako mi je Edison nekoliko puta napomenuo da treba sloj bezbojnog laka... Meni se ipak više sviđa ovako...

Slika

Slika

Slika

Treba još izraditi samo "oko" za IR receiver...
Simple kind of man
Avatar korisnika
sonny

Postovi: 1910
Pridružen: Pon ožu 18, 2013 4:59 pm
Lokacija: Rijeka/Gorsky kotar

Re: 6N6P / 13DR7 line stage

PostPostao/la sonny » Sub ožu 23, 2013 10:45 pm

Onda su nakon nekog vremena krenuli problemi oko lampi...
Nisam im našao uzroka, pa ne bih dugo duljio oko toga, dovoljno smo raspravljali na sve strane :D

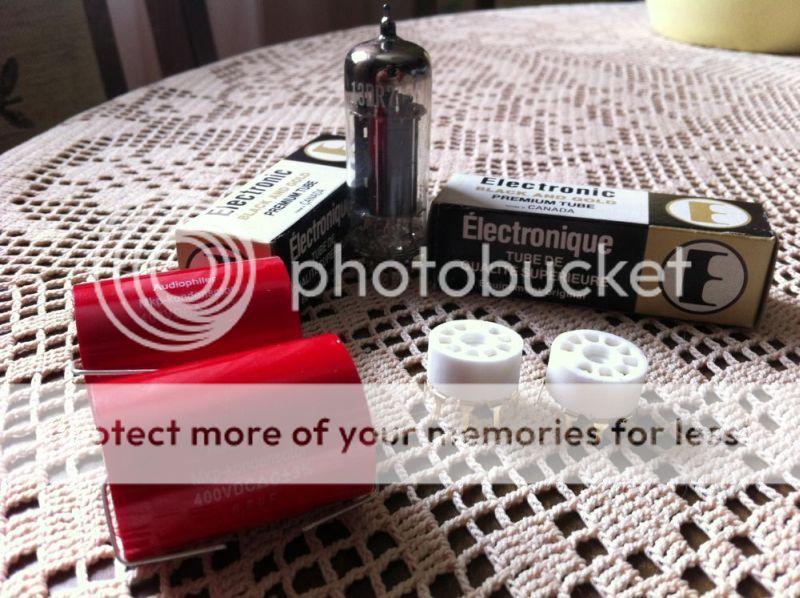

Smetalo mi je i što sam imao puno pojačanja, pa sam odlučio probati Davorinov projekt s 13DR7...

Velika mu hvala na tome jer ovaj line zvuči naprosto fantastično !!!

Slika
Hvala Davorinu još jednom :hail:

-------

Nered, nered, ali što ćeš...
Nek' bude nered dok ne napravim nosač za podnožja...

Slika

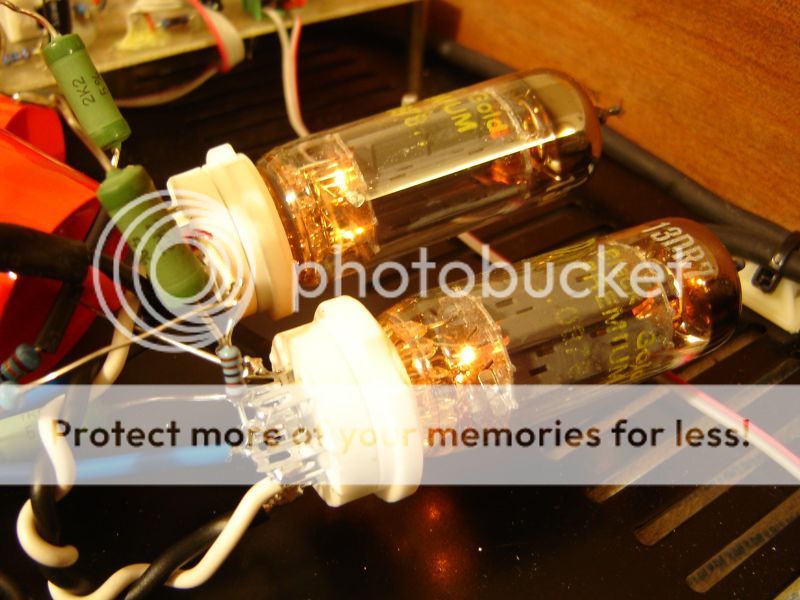

Bile su dobra 2 sata samo na grijanju...

Slika

Eto i svirke pomalo Straitsi u pozadini...
Rekao bi Davorin da su rezultati vrlo povoljni... :)
Ja bih rekao svakom pjesmom sve povoljniji...
Po prvom puštanju anodnog napona jaaako mutno i nikakvo...
No već nakon 10tak minuta, wooow...

Slušamo dalje...

-------

Prije svega, Davorine naklon do poda :hail: :hail: :hail:

'Em što je Davorin "našao" cijevi, 'em što je napravio projekt, 'em što mi je pomogao usitinu puno...
Dakle, moji su se problemi očitovali u tome što mi je jedna cijev bila jako osjetljiva na kuckanje po balonu...
Isto tako i druga ali u puuuno manjoj mjeri...
Dakle jedna cijev jako mikrofonična...
Preko PPa sam kontaktirao Davorina i probao sve što je predlagao, ali bez nekog uspjeha...

Sprege zvučnik-pretpojačalo nije bilo, odnosno isti je svirao bez problema sve ovo proteklo vrijeme...
Cca 40tak sati...
I što reći, beskrajno hvala Davorinu na ovom ( po mojem skromnom mišljenju ) vrhunski zvučećem pretpojačalu...
Baš sam ono, prezadovoljan...

Davorin, ne budi teško, izvadio je par cijevi i selektirao ih, kao i isprobao na mikrofoničnost...
I poslao prema meni...
Ma što reći, tako nešto se ne susreće i ne doživljava svaki dan !
Stoga, još jednom :hail: :hail: :hail:

Dakle :

Slika

Slika

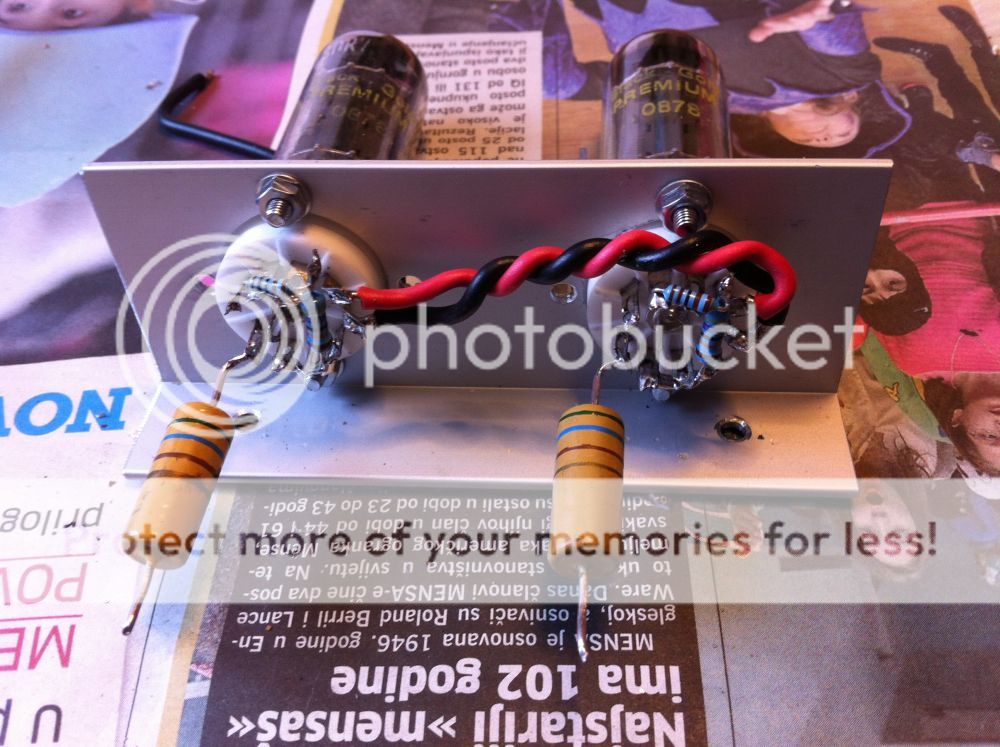

Prema davorinovom savjetu, trebalo je malo preraditi i nosač za podnožja/cijevi...
Odnosno zakrenuti podnožja za 90° da bi nosači elektroda bili u vertikalnom položaju...

Slika

Ne ide meni baš ptp, al' bit' će bolje drugi put :D

Slika

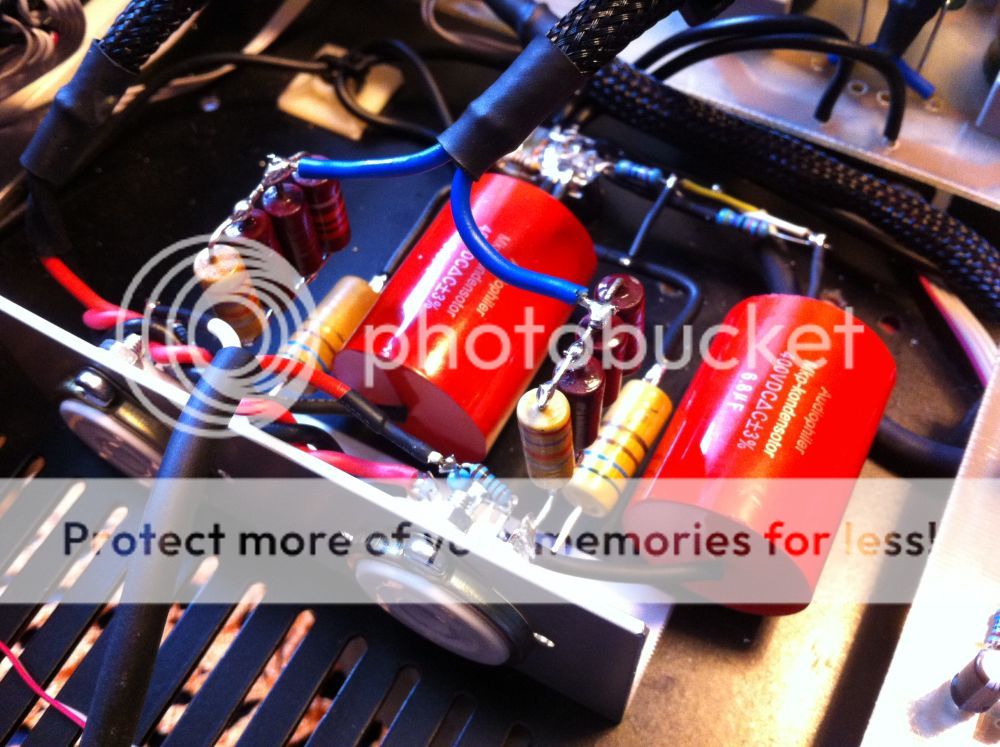

Za sada je ovako, nemam ni jedne lemne letvice, jer sam ih zaboravio naručiti :hammer: stoga su anodni otpornici ovako "u zraku" trenutno...
Naravno da nisam imao ni jednog pametnog doma, pa sam se morao snaći ovakvom kombinacijom...
Tijekom tjedna moram ovako i onako u nabavu, pa će biti zamjenjeni i adekvatno učvršćeni...

Slika

Slika
Simple kind of man
Avatar korisnika
sonny

Postovi: 1910
Pridružen: Pon ožu 18, 2013 4:59 pm
Lokacija: Rijeka/Gorsky kotar

Re: 6N6P / 13DR7 line stage

PostPostao/la sonny » Sub ožu 23, 2013 10:47 pm

Eto to je u principu to...
Nemam novijih slika, pošto još treba ugraditi lemnu letvicu, počistiti sve i zatvoriti...

Ako nekome budu trebali fileovi za izradu pločica, stojim na raspolaganju...
Simple kind of man
Avatar korisnika
sonny

Postovi: 1910
Pridružen: Pon ožu 18, 2013 4:59 pm
Lokacija: Rijeka/Gorsky kotar

Re: 6N6P / 13DR7 line stage

PostPostao/la sonny » Uto tra 02, 2013 10:43 pm

Hvala ebay dileru još jednom :D

Skinuta bočna stranica :

Slika

I malo reorganizirano sve...

Slika

Slika

Slika

Još malo počistiti i nadam se zatvoriti na neko duže vrijeme :mrgreen:
Malo je previše prašine ušlo unutra u ovih par mjeseci što je bilo otvoreno...
